MXB-P Hochleistungs-Linearantrieb
Die MXB-P Hochleistungs- Linearantriebe mit Profilschienenlager entwickelt für hohe Belastungen und Biegemomente in einem Gehäuse mit niedrigem Profil.
Der MXB-P Hochleistungs-Linearantrieb wurde für Anwendungen entwickelt, bei denen eine moderate bis hohe Tragfähigkeit und Führung erforderlich ist. Der MXB-P Antrieb verfügt über ein Profilschienensystem mit Kugelumlaufführungen und einen Riemenantriebsstrang für optimale Leistung und hohe Geschwindigkeiten.
- Hohe Geschwindigkeits- und Beschleunigungswerte von bis zu 30,43 mm/sec2 (1200 Zoll/sec2)

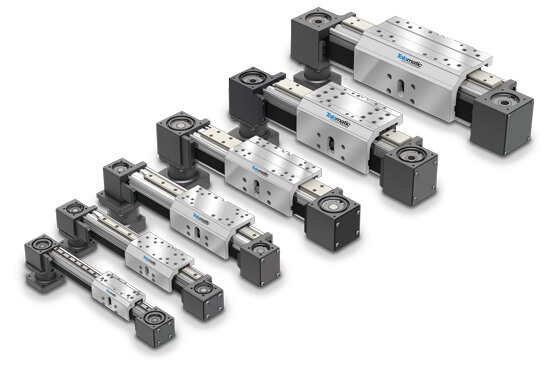

- 6 Baugrößen für ein breites Spektrum an Kräften und Lasten
- Polyurethan-Riemen mit Stahlelementen, die einer Dehnung standhalten
- Hervorragende Wiederholgenauigkeit, hohe Arbeitszyklen
- Wählen Sie den MXB Riemenantrieb für längere Hübe als mit Spindelantrieben
Features & Ordering
MXB-P Funktionen
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden
Spezifikation

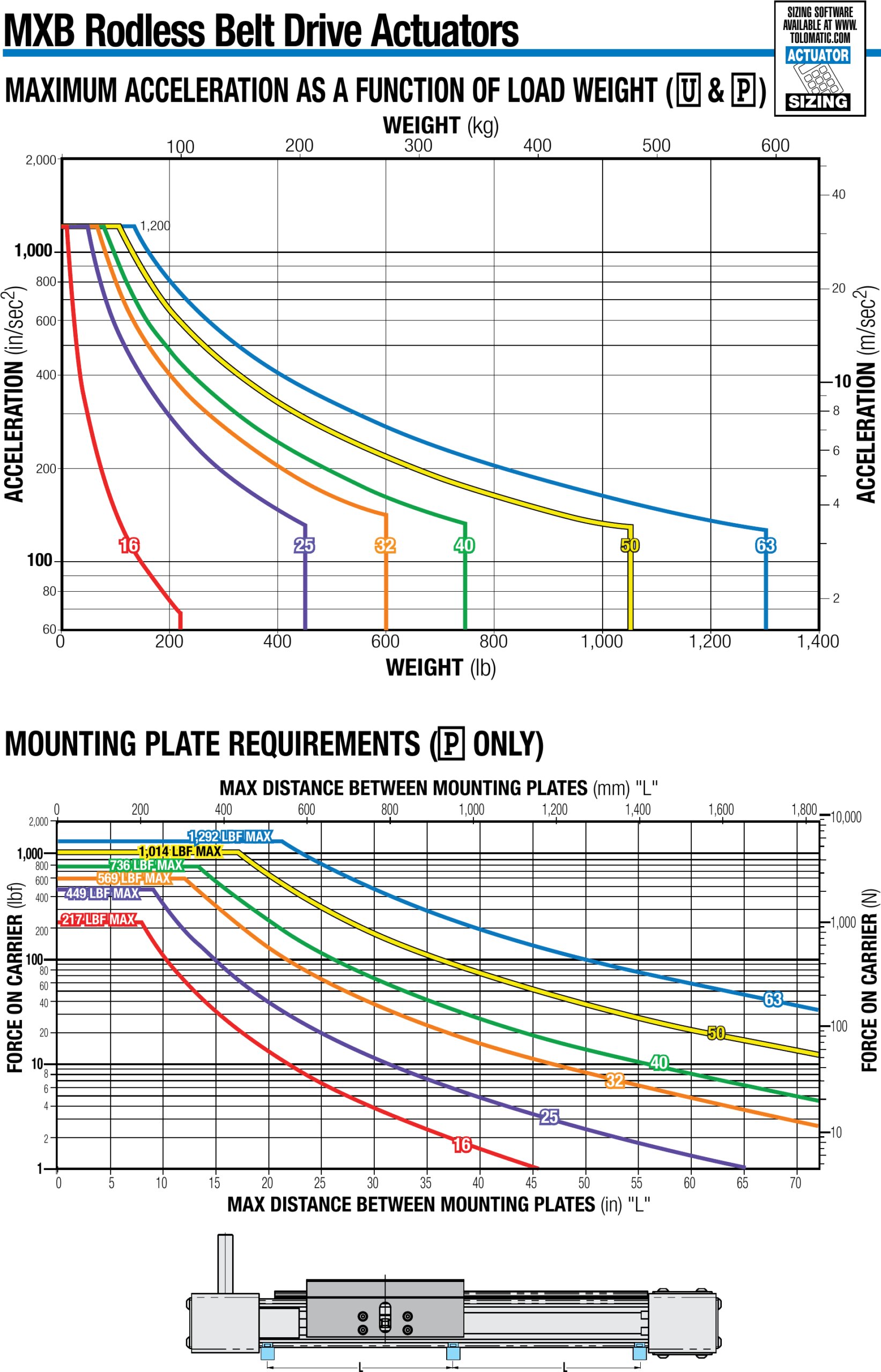

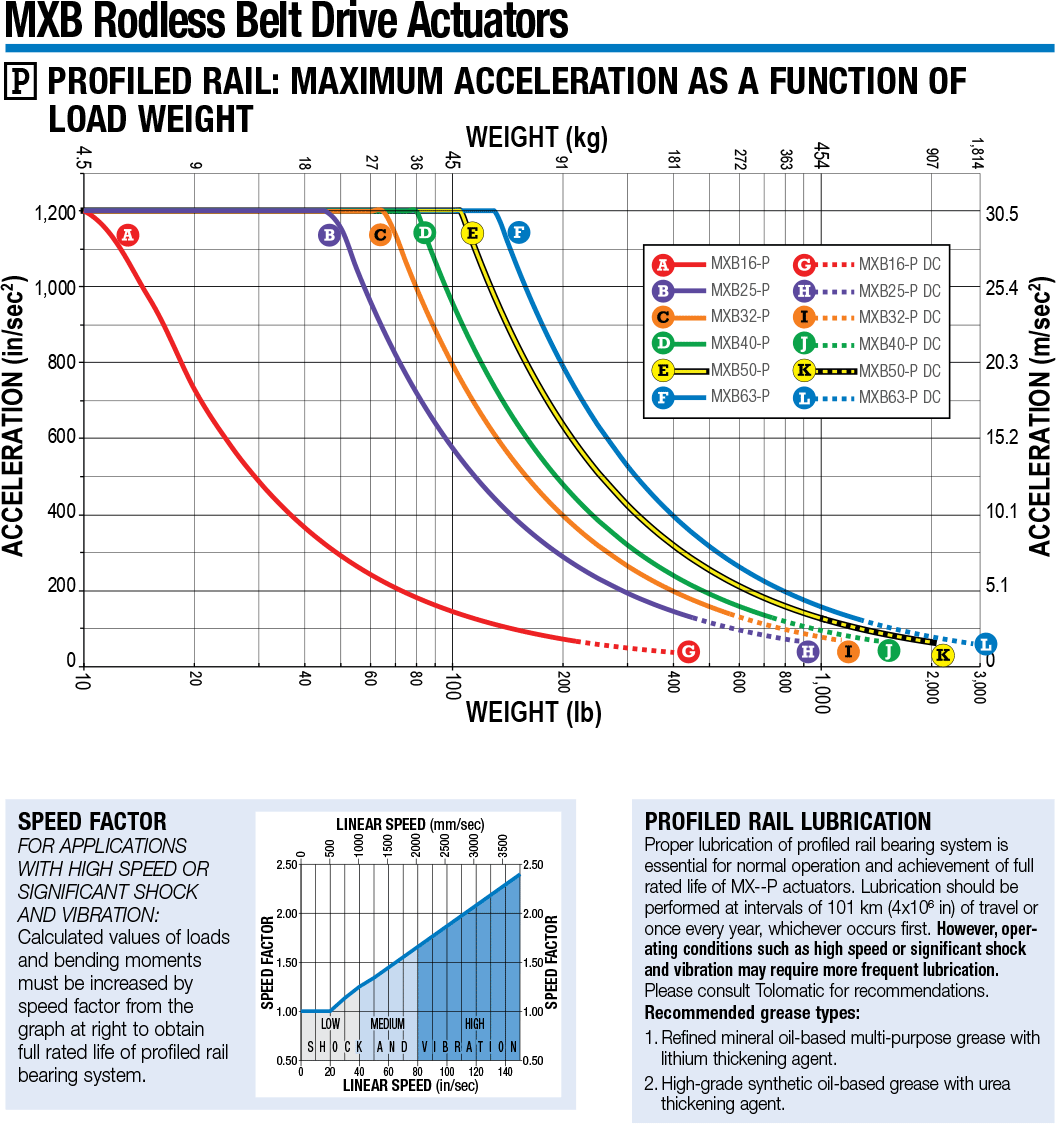

MXB-P Maximale Beschleunigung von Lastgewicht und Montage, Anforderungen
MXB Spezifikationen und Losbrechmoment

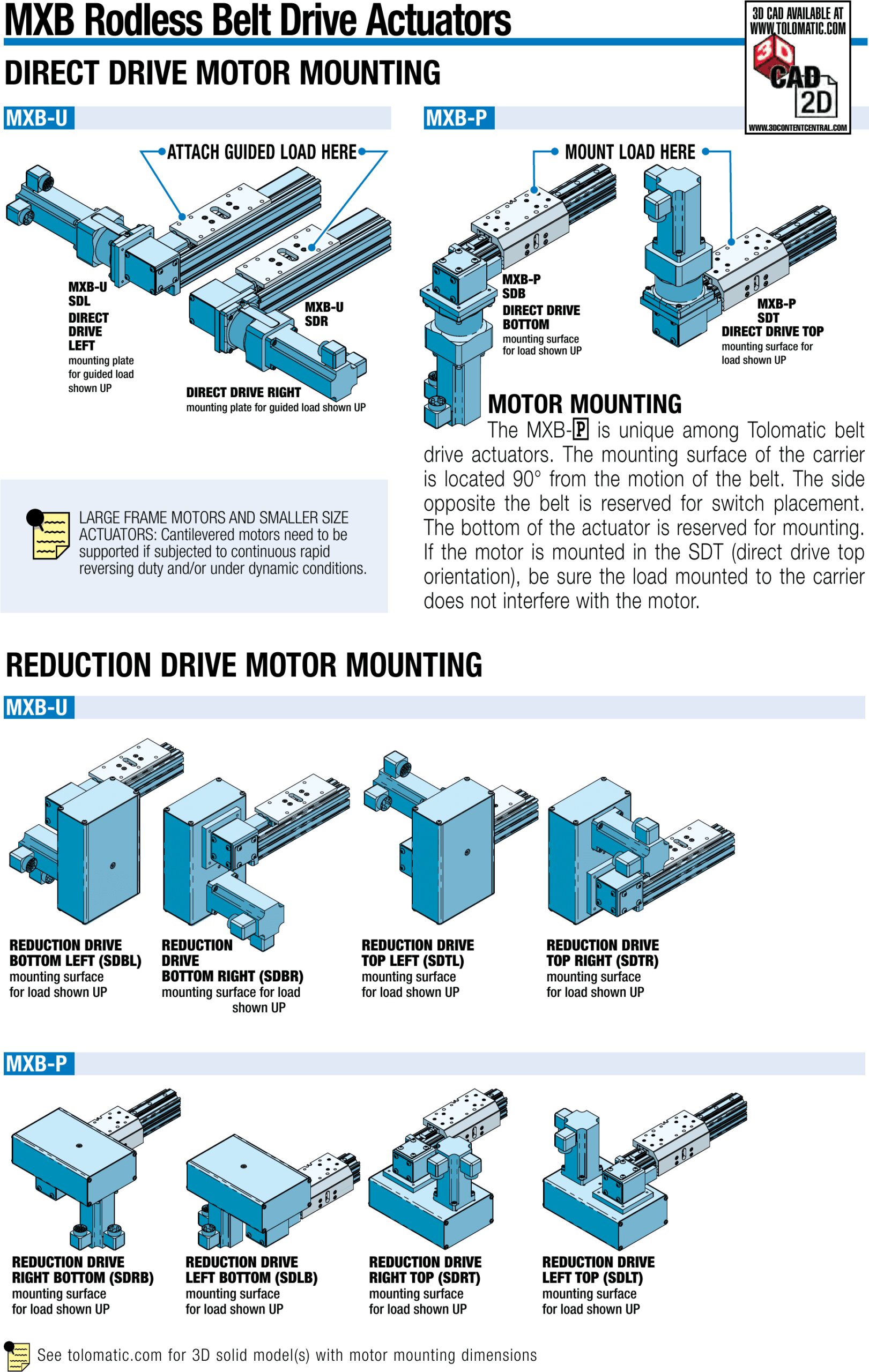

MXB-P Direktantrieb, Motormontage
MXB-P Momententragfähigkeit
MXB-P Schalter, Spezifikationen
MXB Schalter, Schaltpläne und Abmessungen

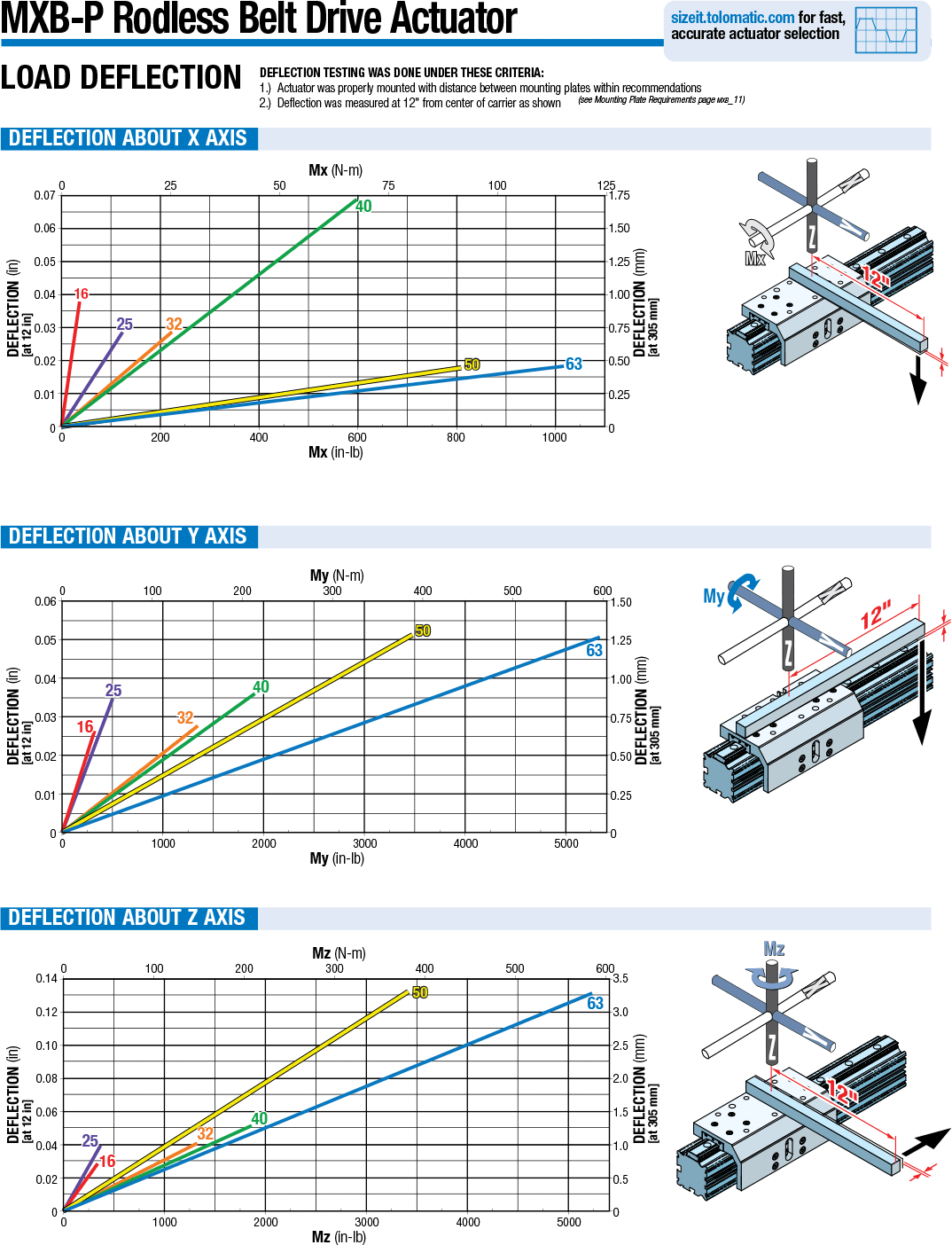

MXB-P Durchbiegung
Maße
MXB-P Stellantrieb, Abmessungen
MXB-P Option, Abmessungen
CAD Zeichnungen erhalten
Manuals & Part Sheets
Infozentrum
Kataloge und Broschüren
- Riemengetriebener MXB Linearantrieb – Produktkatalog (English, MXB Actuator catalog)
- Corporate Overview-Linear Motion Solutions Brochure (English)
- SOLUCIONES DE CONTROL DE MOVIMIENTO (Spanish, Corporate Overview-Motion Control Solutions Brochure)
- UNTERNEHMENSÜBERSICHT (German, Corporate Overview)
- OEM Actuator Solutions Brochure
- Brochure sur l'entreprise Tolomatic (French, Corporate Overview-Linear Motion Solutions Brochure)
- Broschüre Gantry- und Mehrachslösungen (English - Gantry & Multi-Axis Solutions Brochure)
- Soluciones Gantry y Multieje (^ES Gantry brochure)
Produktprospekt
Anleitungen
Ersatzteile und Instandhaltung
- MXB16P Riemenantriebe mit Profilschiene – Ersatzteilblatt
- MXB25P Riemenantriebe mit Profilschiene – Ersatzteilblatt
- MXB32P Riemenantriebe mit Profilschiene – Ersatzteilblatt
- MXB40P Riemenantriebe mit Profilschiene – Ersatzteilblatt
- MXB50P Riemenantriebe mit Profilschiene – Ersatzteilblatt
- MXB63P Riemenantriebe mit Profilschiene – Ersatzteilblatt
- Specifying a Customer Motor
Terms & Conditions
Videos
- Kolbenstangenloser MXB Riemenantrieb mit 5 m (200 Zoll) Hublänge
- Modifizierter elektrischer MXB Riemenantrieb bewegt sich gleichzeitig in 2 Richtungen
- Durch elektrische ERD Zylinder und elektrische MXB Riemenantriebe gesteuertes Klavier
- Produktübersicht: Kolbenstangenloser, elektrischer MXB-P Stellantrieb mit Profilschiene
Whitepapers
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten (ENGLISH, WP, TCO Electric actuators vs. pneumatic cylinders)
- Wahl des richtigen Linearantriebs: Die Herstellerangaben sinnvoll nutzen (ENGLISH, WP, Making sense of manufacturer specifications)
- Zehn Tipps zur Maximierung der Lebensdauer des Antriebs und der Systemleistung (ENGLISH, WP, Ten tips for maximizing actuator life and system performance)
- Regeln der Antriebs- und Führungsausrichtung in linearen Bewegungssystemen (ENGLISH, WP, actuator and guide alignment in linear motion systems)
- IP-Schutzart und Fertigungsumgebung (ENGLISH, WP, IP ratings and the manufacturing environment)
- Minimierung der elektrischen Geräusche in Antriebssystemen für maximale Zuverlässigkeit und Leistung (ENGLISH, WP, Minimizing electrical noise)
- Spindel- und riemengetriebene kolbenstangenlose Stellantriebe (ENGLISH, WP, Screw-driven vs. belt-driven rodless actuators)
- Einführung in die Genauigkeit und Reproduzierbarkeit von linearen Bewegungssystemen (ENGLISH, WP, accuracy and repeatability in linear motion systems)
- Elektrische Stangenantriebe vs. Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien weißes Papier (GERMAN, Electric vs Hydraulic WP)
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten weißes Papier (GERMAN, TCO WhitePaper)
- (Planung von Gantry- und Mehrachs-Automatisierungssystemen) Designing Gantry and Multi-Axis Automation Systems
Additional Resources
Erfolgsstories
Product Family: Elektrisch
Product Used: 2 MXB-P rodless belt drive actuators
Product Family: Elektrisch
Product Used: MXB
Product Family: Elektrisch
Product Used: MXB40P
Product Family: Elektrisch
Product Used: MXB-P
Product Family: Elektrisch
Product Used: MXB Belt Drive Actuator
Product Family: Elektrisch
Product Used: MXB belt drive actuator
Challenge: Indexing can lids in preparation for palletizing by a pick & place robot.
Product Family: Electric
Product Used: MXB Rodless Belt-Drive Actuator with JVL Integrated Servo Motor
Challenge: Indexing tires for verification by a camera system during the manufacturing process.
Product Family: Electric
Product Used: MXB63P Profiled Rail, Belt-Drive Electric Rodless Actuator
