CSWX Compact ServoWeld® Stellantrieb mit integriertem Motor
Die ServoWeld® CSWX CSWX Stellantrieb mit integriertem Motor bietet hohe Leistung in einem kompakten Paket
Der Compact ServoWeld® Actuator (CSWX) ist die neueste Generation von ServoWeld-Aktuatoren, die hohe Kräfte in einem kleineren Gehäuse bieten. Das modulare Design des CSWX ermöglicht eine einfachere Anpassung an Projektvariabilität und unterstützt unsere globale Fertigungsstrategie. Tolomatic’s ServoWeld-Familie von leichteren integrierten Servomotor-Aktuatoren für das Widerstandspunktschweißen (RSW) bietet ein kosteneffizientes Aktuator-Design und klassenbeste Leistung.
CSWX integrated servo motor actuators offer:
- 30+ Millionen Schweißungen in typischen Schweißanwendungen bei ordnungsgemäßer Wartung
- Standard-Rollengewindetrieb mit höchster dynamischer Tragzahl für mehr Schweißungen als konkurrierende Rollengewindetriebe, Kugelgewindetriebe oder pneumatische Aktuatoren
- Schräge Motorwicklungen, die für das Schweißen entwickelt wurden, minimieren das Motorcogging für beste Kraftwiederholbarkeit
- Kompakte Antriebskonstruktion
- Kräfte bis 4,047 lbf (18 kN)
- Optionale Merkmale
- Wasserkühlung
- Kraftrückführung
Features & Ordering

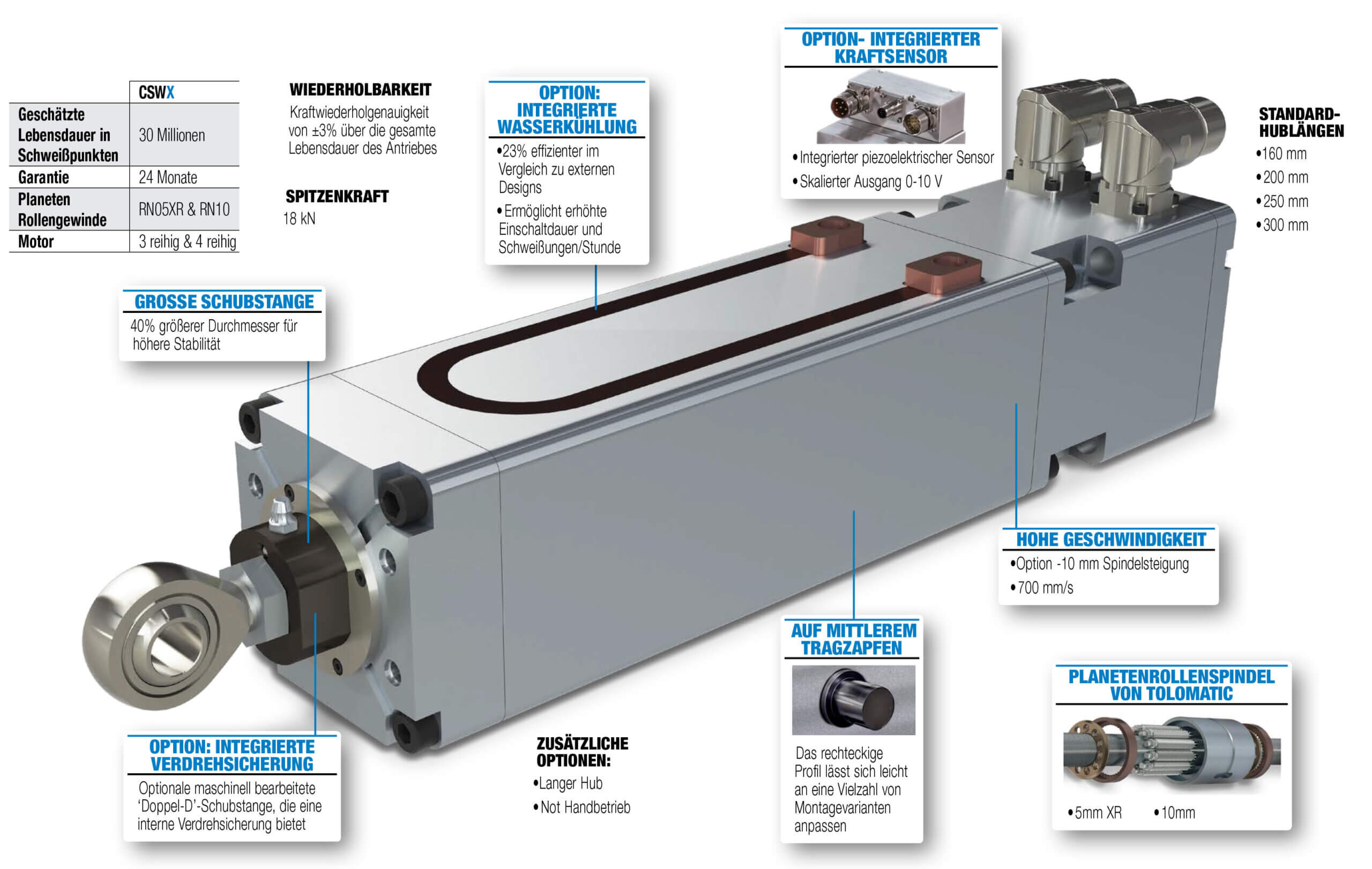

CSWX Merkmale
Merkmale des geführten integrierten Motoraktuators CSWX
Spezifikation
Typische Roboter-Installation ServoWeld
ServoWeld CSWX
Leistung und mechanische Spezifikationen
Motorspezifikationen:
An jedem Antrieb wird eine vollständige Verifizierungsprüfung durchgeführt
CSWX Performance
Maße
CSW & CSWX Abmessungen
