Doppeltwirkende pneumatische Druckluftzylinder
Der doppeltwirkende pneumatische Druckluftzylinder von Tolomatic bietet zahlreiche verschiedene Größen und Optionen.
Doppeltwirkende pneumatische Druckluftzylinder bieten eine Kostenersparnis gegenüber Kolbenstangenzylindern, wenn die Hübe mehr als 120 cm betragen, und bieten ein vielseitiges, platzsparendes Design.
- Hublängen bis 7308 mm. Mithilfe von Kupplungen sind Hublängen bis 18 m möglich.
- 9 verschiedene Bohrungsgrößen von 13 bis 127 mm
- Optionale automatische Spanner halten das Kabel straff und verlängern die Lebensdauer der Kabel- und Stopfbuchsendichtungen.
- Köpfe mit drei Anschlüssen für praktische Verbindungen
- Standardrohr aus Aluminium; Stahlausführung für höhere Festigkeit optional erhältlich
- Optionale Sattelscheibenbremsen für zusätzliche Haltekraft in vertikalen Anwendungen
Features & Ordering
CC Funktionen
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden
CC Auswahlbeispiel

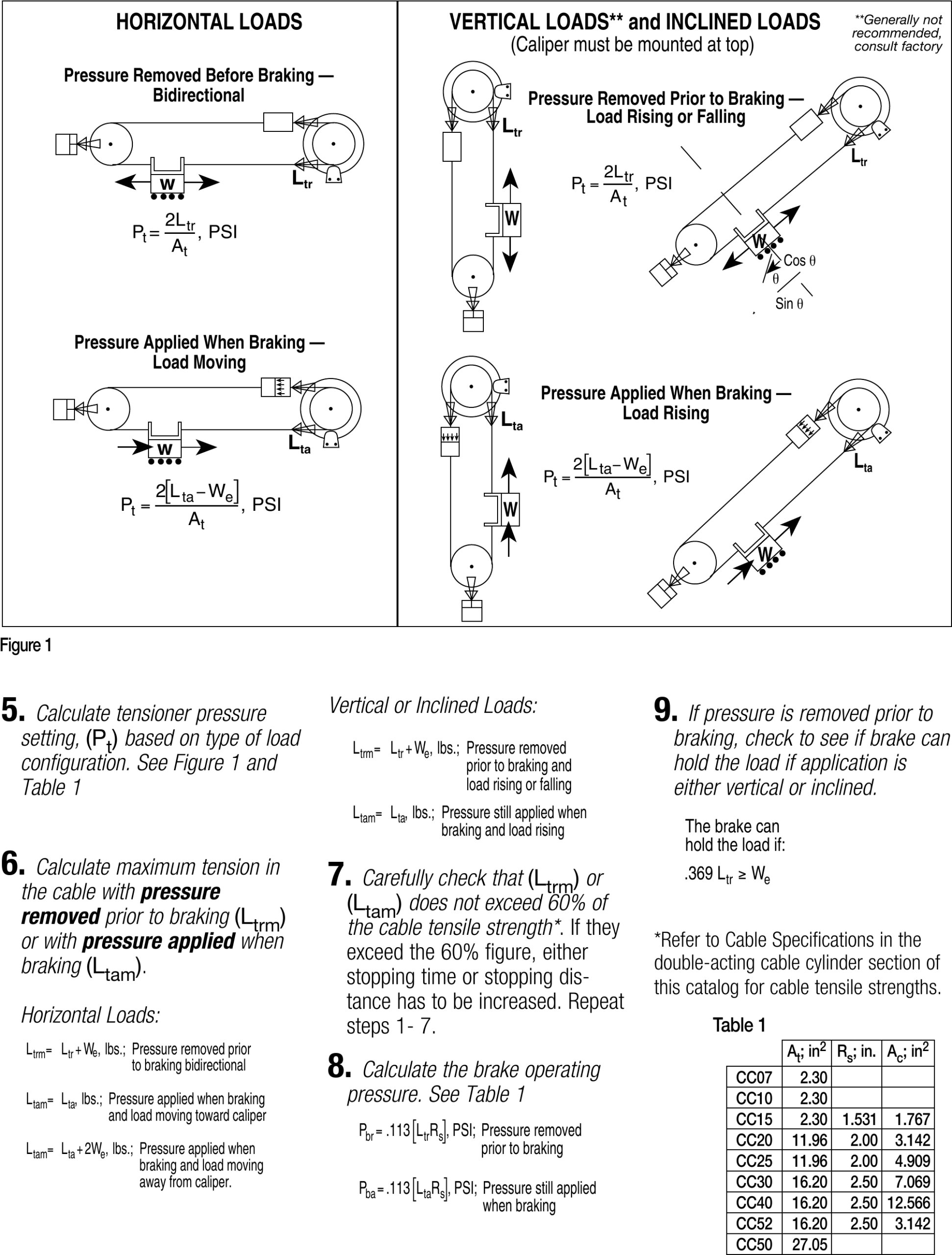

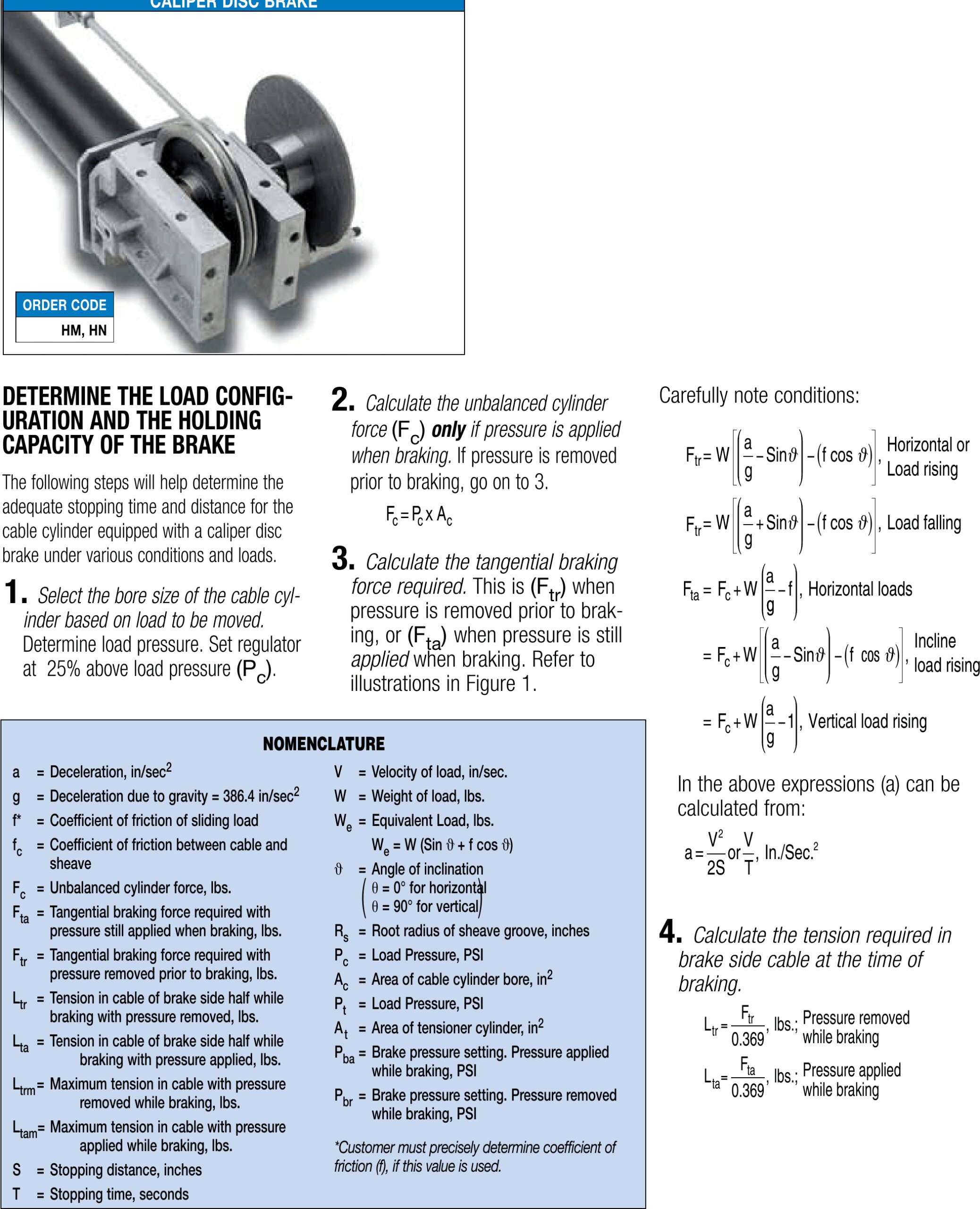

CC Sattelscheibenbremse, Auswahlrichtlinien
CC Sattelscheibenbremse, Auswahlrichtlinien 2
CC Bestellung
CC Bestellung von Ersatzteilen
CC Selection Guidelines
Spezifikation
CC Theoretische Kraft vs. Druck
CC Funktionen und Optionen
CC 05/07/10 Spezifikationen und Abmessungen
CC 50 Spezifikationen und Abmessungen

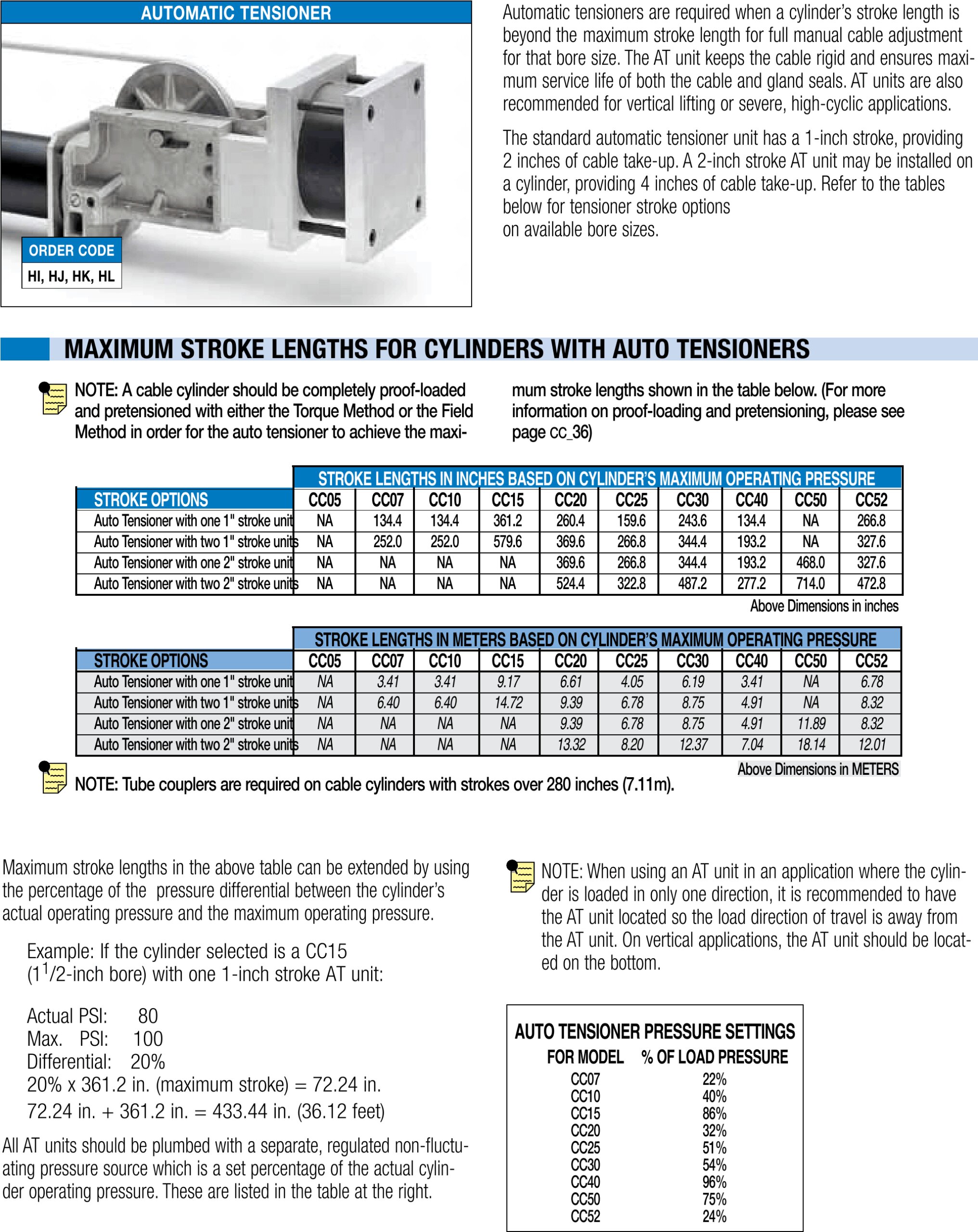

Automatischer CC Spanner
CC Bremsenkombinationen

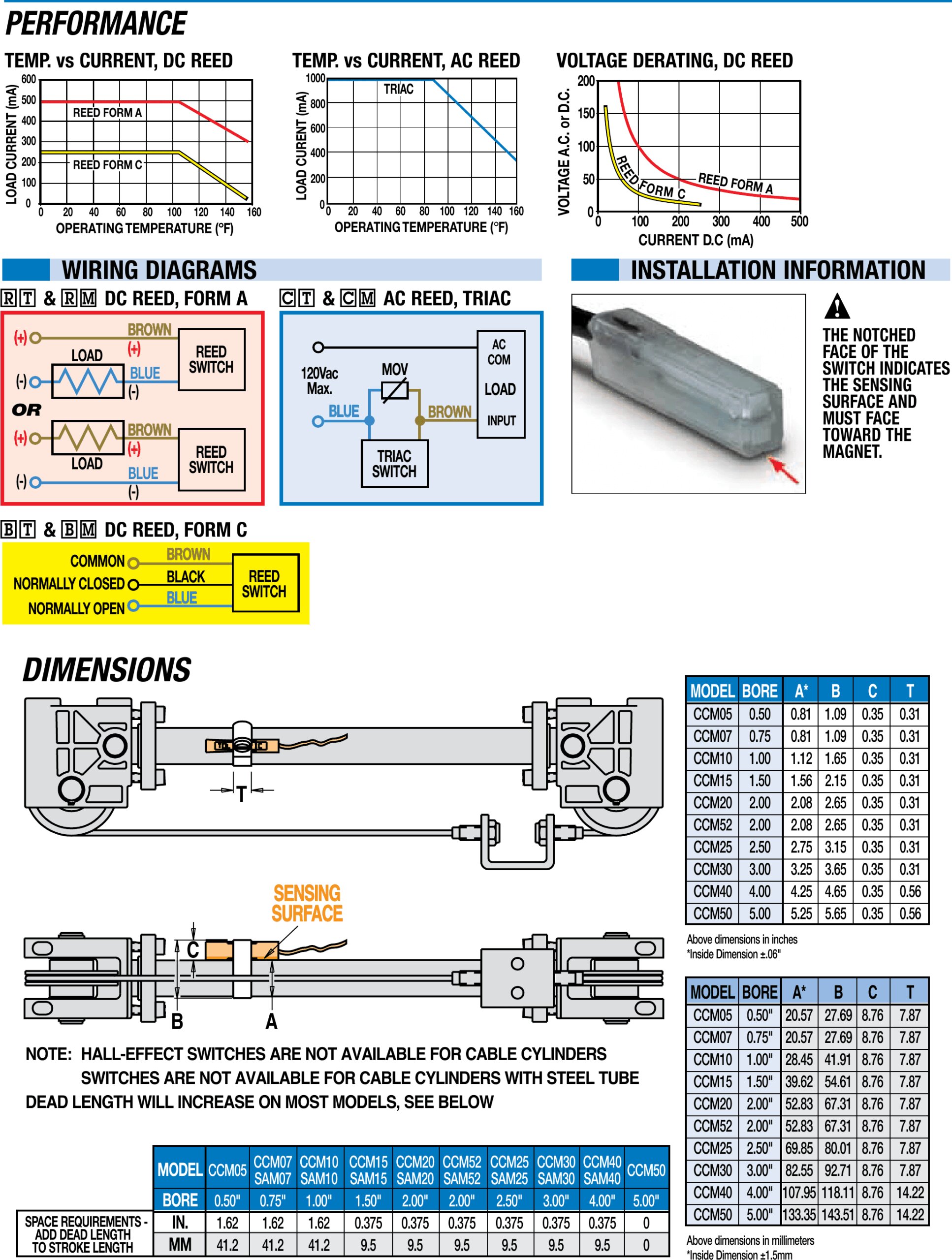

CC Schalter, Leistung, Verdrahtung und Abmessungen

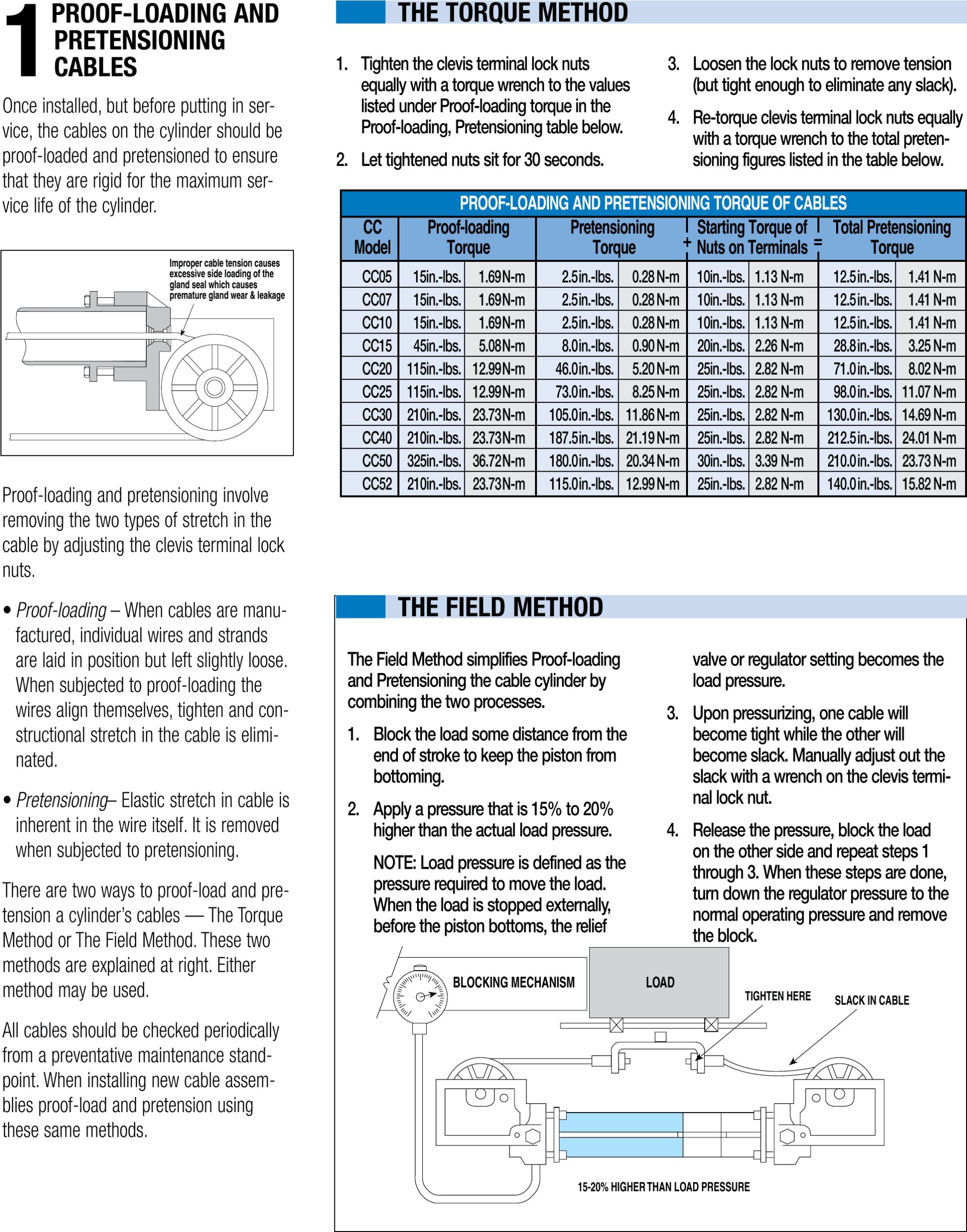

CC Probebelastung und Vorspannung, Richtlinien
CC 20/25 Spezifikationen und Abmessungen
CC Bestimmung von Kabellängen und -schmierung
CC 15 Spezifikationen und Abmessungen
CC 30/40/52 Spezifikationen und Abmessungen
CC Schalter, Spezifikationen
Maße
Automatischer CC Spanner 07/10/15/20/25, Abmessungen
Automatischer CC Spanner 30/40/52/50, Abmessungen
CC 15/20/25 Bremsenkombination, Abmessungen
CC 30/40/52 Bremsenkombination, Abmessungen
CAD Zeichnungen erhalten
Manuals & Part Sheets
- CC05 Doppeltwirkender Kabelzylinder – Ersatzteilblatt
- CC07 Doppeltwirkender Kabelzylinder – Ersatzteilblatt
- CC15 Doppeltwirkender Kabelzylinder – Ersatzteilblatt
- CC20 und CC25 Doppeltwirkender Kabelzylinder – Ersatzteilblatt
- CC30/40/52 Doppeltwirkender Kabelzylinder – Ersatzteilblatt
- CC50 Doppeltwirkender Kabelzylinder – Ersatzteilblatt
- CC60 Doppeltwirkender Kabelzylinder – Ersatzteilblatt (eingestellt)
- CC80 Doppeltwirkender Kabelzylinder – Ersatzteilblatt (eingestellt)
